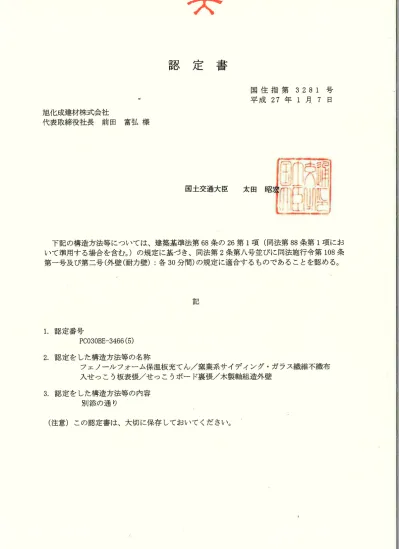

T

認

定

書

国 住 指 第

3281号

平 成

27年

1月

, 7日

旭 化 成 建 材 株 式 会社

代 表 取締役 社 長 前 田 富 弘 様

国土交 通大 臣

太 田

下記 の構 造 方 法 等 につ い て は、建 築基 準 法 第

68条

の

26第

1項

( 同法 第

88条

第

1項

にお い て準用 す る場 合 を含 む。

) の

規 定 に基 づ き、 同法 第

2条

第 人 号並 び に同法施 行 令 第

108条

第 一 号及 び第 二 号( 外壁( 耐力壁

) : 各

30分

間) の 規 定 に適 合 す る もの で あ る こ とを認 め る。

記

1. 認

定番 号

PC030BE- 3466( 5)

2. 認

定 を した構 造方 法 等 の名 称

フ ェ ノール フォー ム保 温板 充 て ん/ 窯業 系 サイ デ ィ ン グ・ ガ ラス繊維 不織布 入 せ つ こ う板 表 張/ せつ こ うボー ド裏 張/ 木製 軸組 造 外壁

3. 認

定 を した構 造 方 法等 の 内容 別 添 の通 り

( 別添) 1. 構造 名

( 5) フェ ノール フォー ム保 温板 充 てん

/ 窯

業 系 サ イ デ ィ ン グ・ ガ ラス繊維 不織布 入せ つ こ う板表 張

/ せ

っ こ うボー ド裏 張

/ 木

製 軸 組 造外 壁

2, 寸

法及 び形状等 ( 寸法単位

i m

m

)

3. 材

料構成

( 1) 主 構成材料 ( 寸法単位

I m

m

)

っづ く

項

目 仕 様

壁 高 構造計算等によつて↑寺造安全性が確かめ られた寸法

壁 厚

129以

上 壁 の構 造 真壁 又 は大壁

項

目 仕 様

柱( 荷重支持部本オ) 材 料 : ( 1) ∼( 4) の うち、 いずれ か一仕 様

( 1) 平成 12年建設省告示第

1452号

に規 定す る構造用 製材( 」

AS)

( 2) 平成13' 年国土交通省 告示 第

1024号

に規 定す る構 造用集 成材( 」

AS)

( 3) 平成 13年国土交通省 告示 第

1024号

に規 定す る単板積 層材 ( J AS) ( 4) 平成 12年建 設省 告示第

1452号

に規 定す る無等級材

・ 断 面寸法 : 105× 105以上

・ 間 隔

: 4000以

下

・ 密 度 : 0. 35( ±

0, 04) g/ c m

3以

上

つづ き

項 ′

目 仕 様

外装材 [ 1] 基材

窯業系サイデ ィング( 以下「サイデ ィング」 とい う。) ・規格 : 」I S A 5422

・_組成

( 質量

%

) :

けい 酸 カル シ ウム化合 物

65∼

86

有 機 質繊維

1∼

13

無機 質繊維

0∼

4

有機 質混和材

14未

満

無機 質混和材

27未

満

ただ し、有機質繊離 と有機質混和材 の合計が 18質 量

%

を

超 えない こ と。

※ サイデ ィングに使用 されてい る繊維質原料 と混和材 の例

●繊維 質原料

・有機 質: セル ロース繊離 、ポ リビニル アルコール繊維 、ポ リプ ロピ レン繊維等

・無機質 : ガラス繊離 、ロ_{ックウール繊維等}

● 混和材

・有機 質 : リ グニン、メチルセル ロース、横水剤等

・_無機質 : パー ライ ト、炭酸カル シ ウム、マイカ等

[ 2] 表面塗 装

・種類 : ( 1) ∼ ( 6) の うち、いずれ か一仕様

( 1) アク リル ウ レタ ン樹脂 系塗装

( 2) アク リル樹脂 系塗装

( 3) アク リル シ リコー ン樹脂 系塗装

( 4) フ ッ素 樹脂 系塗装

( 5) エポ キ シ樹脂 系塗装

( 6) 無機 質 系 塗装

・塗布 量 : 200g/ ド 以 下 ( 有機 固形 分)

[ 3] かさ

' ヒ 重

1. 1( ±

0. 2) ( 絶

乾)

141形状

( 1) 寸 法

( 21端部形状

サイデ ィング相互の重な りと隙間

斗

隙 間

重な り

厚 さ

幅 長 さ

最 刈ヽ 最 大 最 河ヽ 最 大

15∼26 303 455 910 8640

厚 さ 重 な り 隙 問

15∼26 6以 上 3以 下

( 別添

- 2)

っづき

項

目 仕 様

外装材

( つづ き)

( 3) 断面形状

※ 中空の形状

a

□

di

t

C e

厚 さt a b C d e

18以 上 5以上 3. 5以上 4以上 t ‐( at t c ) t 以下 ただ し、厚 さ 18を 超 える場合、厚 さを増 した分だけ dの 長 さを増す ことができる。

[ 5] 張方 縦 張

[ 61留め方

金具留め ( 外装材留金具による。)

厚 さ 模様深 さ 容積欠損率 ( %) ※ 中空率 ( %) 15∼26 最小厚 さ

11以

上を

確保

11以下 ( ただ し、板厚15 を超 える場合は裏面か ら

15の位置 での欠損率 とす る。)

34以下 ( ただ し、板厚18を 超 える場合 は厚 さを増 した分 だ け、dの中空部 の高 さを増 し中空率 をあげ るこ とができ る。)

構 造 用 面材 材 料

: ガ

ラス繊維不織布入せ つ こ う板

・ 規 格: 国土交通大臣認定不燃材料 NM‐ 9854 ・_{厚 さ}: 10以上

つづ く

つづ き

項

目 仕 様

断熟ノ ヾ

ネル [ l J パネル縦材

材料 : ( 1) ∼ ( 4) のうち、いずれ か一仕様

( 1) 期

( 2) 合板 ( 3) 集成材

( 4) 単板積層材

。

断面寸法: 20× 65以 上

( ただ し、構造用面材の継 ぎ目が くる場合、27× 65以

D

。

間隔

: 500以

下

[ 2] パネル縦枠材

材料: ( 1) ∼ ( 4) の

( 1) 期

( 2) 合板 ③ 集成材

( 4) 単板積層材

うち、いずれ か一仕様

断 面 寸 法 : 20× 65以_ 上

間 隔

: 4000以

下

[ 31パネル横枠材 材料: ( 1) ∼( 4) の

( 1) 製材

( 2) 合板

( 3) 集成材

( 4) 単均嗜れ責層材

うち、いずれか一仕様

・ 断面寸法 : 20× 65以上 。

間 隔

: 4000以

下

141パネル充 てん用断熱材

材 料 : フェ ノール フォーム保温板

・規 格: 」I S A 9511 ・ 形 状 : 平板

・_{厚 さ}: 25( ± 2) 以上( ただ し、柱断面寸法以下)

` 密 度 ( 基本オ) : 24( ± 3) ∼451± 5) kg/ m3 ・_面材 : ( 1) ∼( 6) の うち、 いずれ か一仕 様

( 1) ポ リエ ステル 系不繊布

②

栞

窃

塀

是

ど

り

螺栄

患

布

③

薪

辱 ガ

馬

竪

が

'

④

読

贋 泰 翌

駕ィ

ま

く

( 5督 彎

緩鶏霧鴇詠像羞乳齢

酸や グネ シ ウム紙 、ガ ラス繊維紙 、アル ミニ ウムは

( 6) な し

[ 5] パネル縦材・縦枠材・横枠材固定用留付材

材料 : ( 1) 又は( 2) のいずれか一仕様

( 1) く ぎ

・材質: 鉄又はステンレス鋼

②

畔

平 Ъ阻×

L50姓

・_材質 : 鋼 又はステ ンレス鋼

・ 呼び寸法 : o3. 0以 上×

L50以

上

( 別添

- 4)

っづ き

( 2) 副 構成材料

項

目 仕 様

内装材 材料 : ( 1) 又は( 2) のいずれ か一仕様

( 1) せっこ うボー ド

・規格: Л S A 6901 GB‐

R

。

厚 さ : 9, 5以 上

( 2) 強化せ つこ うボー ド

・規格: J I S A 6901 GB‐

F

・_{厚 さ : 12. 5以 上}

・端 部 形 状 : 1) ∼3) のうち 、 い ず れ か一仕 様 1) スクエア

2) テ ー パ ー

3) ベベル

項 目 仕 様

通気胴縁 材料 : ( 1) ∼( 4) の うち、いずれか一仕様

( 1) 寡昂オ

( 2) 合板

、

( 3) 集成￨オ

( 4) 単板積層材

・断面寸法: 厚さ9∼40、 幅 30以 上( 上下接合部は厚 さ9- 40、 幅 90以 上 と併用)

・間隔 : 500以 下

( 寸法単位

i m

m

)

つづ く

っづき

項

目 仕 様

防水 紙 材 料 : ( 1) ∼ ( 3) の うち、いずれ か一仕様

( 1) アス ファル トフェル ト

・_{規 格} : 」I S A 6005

・_{単位 面積 質 量 の呼び}

: 430以

下

( 2) 透湿 防水 シート ・ 規格 : 」I S A 61■

・厚 さ: 0. 2以下

・材 質 : 1) ∼3) の うち、 いず れ か一仕様

1) ポリエチ レン系

2) ポジエ ステル 系

3) ポリプ ロ ピ レン系

・ 表 面 アル ミニ ウム蒸着仕 上 げ: 1) 又は2) のいずれ か一仕様

1) あ り

2) なし

( 3) な し

防 温 気 密フ ィ ル ム _{材 料} : ( 1) ∼ ( 4) の うち、いず れ か一仕様

( 1) 住宅用 プ ラスチ ック系防湿 フ ィル ム ・_{規 格} : 」I S A 6980

・_{厚 さ}: 0. 2以下

( 2) 包装 用 ポ リエテ レンフ ィル ム 。

大見格 : 」I S Z 1702 ・_{厚 さ}: 0. 2以下

( 3) 農業 用 ポ リエチ レン フ ィル ム ・規 格 : 」I S K 6781

・ 厚 さ: 0. 2以下

( 4) なし 下 地胴 縁

( 外張 付加 断熱 材 の厚 さが105を超 え る 場 合 設 置 :

105以

下 は必 要 に 応 じて設 置)

材料 : ( 1) ∼( 4) の うち、いずれか一仕様

( 1) 期

( の合板

( 3) 集成￨オ

( 41単板積層材

・断面寸法: 15× 30以 上 。

間隔

: 500以

下

内装 目地材 材 料 : ( 1) 、 ( 2) 又は( 2) と① の併用 の うち、いずれ か一仕様

( 1) な し

( 2) せつ こ うボー ド用 目地処 理材 。

使 用 量

: 100g/ m

以

上

( 3) ジョイ ン トテ ー プ 。

材 質 : ガラス フ ァイバ ー テー プ ・ 寸法 : 幅50、 厚 さ0. 15∼ 0. 20

留付 材 [ 1] 外装材留金具

・_材質 : ( 1) ∼ ( 10) の うち、いずれか一仕様

( 1) 溶融亜鉛 めっき鋼板( J I S G 3802) ( 2) 塗装溶融亜鉛 めっき鋼板( 」I S G 3812)

( 3) 溶融亜鉛 ‐

5%ア ル ミニ ウム合金 めつき鋼板l 」I S G 3317)

( 4) 塗装溶融亜鉛 ‐

5%ア ル ミニ ウム合金 めつき鋼板( J I S G 3318) ( 5) 溶融

55%

ア

ル ミニ タム‐亜鉛合金 めつき鋼板( 」I S G 3321)

( 6) 塗装溶融 55%ア ル ミニ ウム‐亜鉛合金 めっき鋼板( J I S G 3322) ( 7) ポリ塩化 ビニル被覆金属板( J I S K 6744)

( 8) 熱問圧延 ステ ン レス鋼板( 」I S G 4304)

( 9) 冷間圧延 ステ ン レス鋼板( J I S G 4805) ( 10) 溶融亜鉛

‐

アル ミニ_ウム‐_{マ グネ シ ウム合金 めっき鋼板}

( 指定建築材料 国土交通省大臣認定第 MSTL‐

0064号

, 0065号

0069号

, 0070号)

( 別添

- 6)

っづ き

項

目 仕 様

留付材

( つづ き)

○

形 状

f

h

d

引 陛

O

f

h

b=b! 十 b! a=a t t aを、b=bt t t b」 J 陛

w

: 幅

40以

上

hi 高

さ

40以

上

wt t h i 幅と高 さの合 計

90以

上

t i 鋼

板 の厚 さ

0, 8以

上

a: 上

部 ツ メの幅

15. 8以

上

b: 下

部 ツメの幅

14. 0以

上

c I 上

部 ツ メの長 さ

4. 2以

上

d: 下

部 ツ メの長 さ

4. 6以

上

e: 上

部 ツ メの掛 か り高 さ 4, 0以 上

f : 下

部 ツ メの掛 か り高 さ 4. 2以 上

上部 と下部 の ツ メの総 掛 か り面積

175m

m

2以

上 [ ( a× e) 十( b× f ) ]

。

留付間隔: 横 方 向 外装材 の幅 による

高 さ方 向

500以

下

121外装材留金具固定用

材料 : ( 1) ∼( 3) の うち、いずれか一仕様

( 1) スクリュー くぎ 七

材質 : 鉄又はステ ンレス鋼

・_寸法: φ l . 9以上 ×

L32以

上

( 2) リ ングくぎ

(

・_材質: 鉄又はステ ンレス鋼

・寸法: φ l , 9以上 ×

L32以

上

( 3) タ ンピンね じ

・材質 : 鋼又はステンレス鋼

・呼び寸法: φ 3. 0以上 ×

L25以

上

Ｏ

ａ

Ｏ

ａ

・_{留 付 間隔} : 500以下

( 別添

- 7)

つづ き

項

目 仕 様

留付材 ( つづ き)

[ 3] 胴縁 固定用 ( 通気胴縁・ 下地胴 縁)

材料: ( 1) 又は( 2) のいずれか一仕様

( 1) く ぎ

・_材質 : 鉄又はステンレス_鋼 ・_{寸 法} : φ 2. 45以上 ×

L45以

上 ( 2) ビ ス

・材質: 鋼又はステンレス鋼 ・_呼び寸法: φ 3. 0以上 ×

L38以

上

・ 留付 間隔: 500以下

[ 4] パネ ル 枠材 固定用

材 料 : ( 1) 又は( 2) のいず れ か一仕様

( 1) く ぎ

・材 質 : 0大又 はステ ン レス鋼 ・寸法 : φ 3, 05以上 ×

L65以

上

( 2) ビス

・材 質 : 鋼又 はステ ン レス鋼

・ 呼び寸 法 : φ 3: 0以 上×

L65以

上

。

留付 間隔

: 300以

下

[ 5] 内装材 固定用

材 料 : ( 1) ∼ ( 5) の うち、 いず れ か一仕様

( 1) せっ こ うボー ド用 くぎ 。

規格 ! 」I S A 5508

・ 寸法 : φ 2. 34以上 ×L31. 8以上

( 2) 十宇 穴付 木 ね じ ・規格 : J I S B l l 12

・ 呼び寸 法 : φ 3. 1以 上×

L25以

上

( 3) ドリリン グ タ ッピンね じ´ ・_規格 : 」I S B■ 25

・ 呼び寸 法 : φ 3. 0以 上 ×

L25以

上

( 4) く ぎ

・材 質: 鉄又 はステ ン レス鋼

・寸法 : φ l . 9以 上 ×

L32以

上

( 5) ビ ス

・材質 : 鋼又はステ ンレス鋼 ・呼び寸法 : φ 3. 0以上 ×

L25以

上

・ 留付 間隔

: 200以

下

[ 6] 構造用面材 固定用

材料 : ( 1) 又は( 2) のいずれか一仕様

( 1) く ぎ

・材質: 鉄又はステンレス鋼 ・寸法: φ 2. 15以 上 ×

L38以

上 ( 2) ビス

・材質 : 鋼 又はステ ンレス鋼 ・呼び寸法: φ 3. 0以上×

L25以

上

・ 留 付 間 隔

: 500以

下

( 別添

- 8)

っづ き

項

目 仕 様

留付材

( つづ き)

[ 71スターター固定用

′

材料 : ( 1) ∼( 3) の うち、いずれか一仕様

( 1) スク リュー くぎ

・_材質 : 鉄又はステ ンレス_鋼

・寸法: φ l . 9以上 ×

L32以

上

( 2) リ ングくぎ

・材質: 鉄又はステン レス鋼

・寸法: φ l . 9以上 ×

L32以

上

( 3) タ ッピンね じ

・材質 : 鋼又はステンレス_鋼

・呼び寸法: φ 3. 0以上 ×

L25以

上

・ 留付 間隔 : 227. 5以下

[ 8] 中間水切固定用

材料 : ( 1) ∼( 3) の うち、いずれか一仕様

( 1) スクリュー くぎ

・材質: 鉄又はステンレス鋼

・寸法 : φ l . 9以上 ×

L32以

上

( 2) リ ングくぎ

・_材質: 鉄又はステン レス鋼

・寸法 : φ l . 9以上 ×

L32以

上

( 3) タッピンね じ

・材質: 鋼又はステン レス鋼

・呼び寸法: φ 3. 0以上 ×

L25以

上

・留付 間隔 : 500以下

[ 9] 断熱材 固定用

材 料 : ( 1) ∼ ( 7) の うち、 いず れ か一仕様

( 1) く ぎ

・材 質 : 鉄 又 はステ ン レス鋼

・寸法 : φ l . 9以 上 ×

L32以

上

( 2) ( 片面

。

両面

) 粘

着 テー プ

t 材

質 : 1) ∼7) のうち、 いずれ か一仕 様

1) ブチルゴム系

2) EPD

M

ゴ

ム系

3) アク リル 系

4) アス フ ァル ト系

5) ポリエチ レン系

6) ポリエ ステル 系

′ I

7) ポリプ ロ ピ レン系

量 : m 下

( 別添

- 9)

っづ き

項

目 仕 様

留付材

( つづ き)

( 3) アル ミニ ウム は く付 き粘着 テー プ ・ 材 質 ! 1) ∼3) のうち、いずれ か一仕様

1) ポ リエチ レン系

2) ポリエ ステル 系

3) ポリプ ロ ピ レン系 ・使 用 量 : 200g/ ピ 以 下

( 4) スプ レー の り 。

材 質 : 合成ゴム系樹 脂

・使 用 量 ! 100g/ ポ 以 下

( 5) 接着剤

・材 質 : 1) ∼7) のうち、 いず れ か一仕様

1) エポ キシ系樹脂

2) 酢酸 ビニル 系樹脂

3) ゴム系

4) アク リル ウ レタ ン系樹脂

5) ポリウ レタ ン系樹脂

6) 変成 シ リコー ン系樹脂

7) EVA系

樹 脂 。

使 用 量 : 180g/ ピ 以 下

( 6) ステー プル

・材 質 : 鉄又 はステ ン レス鋼

・寸法 : 肩 幅 9, 6以 上 、足長 10以上

( 7) なし

[ 10] 防水紙 ・防湿気密 フ ィル ム固定用

材 料 : ( 1) ∼ ( 5) の うち、いずれ か一仕様

( 1) ステー プル

・_{材 質} : 鉄又 はステ ン レス鋼

・寸法 : 肩 幅

96以

上 、足長10以上

( 2) ( 片面・両面

) 粘

着 テ ー プ

・材 質 : 1) ∼7) の うち、いずれ か一仕様

1) ブチルゴム系

2) EPD

M

ゴ

ム系

3) アク リル 系

4) アス フ ァル ト系

5) ポリエ チ レン系

6) ポリエ ステル 系

7) ポリプ ロ ピ レン系 ・_{使 用 量} : 200g/ だ 以 下

( 3) アル ミヨ ウムは く付 き粘 着 テー プ

・材 質 : 1) ∼3) のうち、いずれ か一仕 様

1) ポ リエチ レン系

2) ポ リエ ステル 系

3) ポリプ ロ ピ レン系 ・使用 量 : 200g/ だ 以 下

( 4) スプ レー の り

・材 質 : 合成ゴム系樹脂

ィ

・使 用 量 : 100g/ ♂ 以 下

( 5) な し

( 別添

- 10)

つづ き

項

目 仕 様

シール 材 材 料 : ( 1) ∼ ( 5) の うち、 いずれ か一仕様

( 1) ( 片面 ・ 両面

) 粘

着 テ ー プ

・_{材 質} : 1) ∼7) の うち、いずれ か一仕様

1) ブチルゴム系

2) EPD

M

ゴ

ム系 3) アク リル 系 4) アス フ ァル ト系 5) ポリエチ レン系 6) ポ リエ ステ ル 系 7) ポリプ ロ ピ レン系 ・使用 量

: 115g/ m

以

下

( 2) アル ミニ ウム は く付 き粘着 テー プ

・材 質 : 1) ∼3) の うち、 いずれ か一仕 様

1) ポ リエチ レン系 2) ポジエ ステル 系 3) ポツプ ロ ピ レン系 ・ 使 用 量

: 115g/ m

以

下

( 3) シール材

・ 材 質 : 1) ∼6) の うち、 いずれ か一仕様 1) ポ リウレタ ン系樹脂

2) アク リル ウ レタ ン系樹脂 3) ポリサル フ ァイド系樹脂 4) 変成 ポ リサル フ ァイド系樹 脂 5) シリコー ン系樹 脂

6) 変成 シ リコ エ

ン系樹脂

。

使 用 量

100g/ m

以

下 ( 4) 軟質 ウ レタ ン粘 着 シール

・ 材 質 ポ リウ レタ ン系

。

厚 さ

5. 0以

下 ・_{使 用 量}

100g/ m

以

下

( 5) な し

｀

ス ター ター 材料 : ( 1) ∼( 9) の うち、いずれか一仕様

( 1) 溶品虫亜鉛 めっき鋼板( ЛS G 380の ( 21塗装溶融亜鉛 めっき鋼板l Л S G 3312)

③ 溶融亜鉛 ‐

5%ア ル ミニ ウム合金 めつき鋼板( ЛS G 3317) ( 4) 塗装溶融亜鉛

‐

5%ア ル ミニ_{ウム合金めつき鋼板}

( ЛS G 3318) ( 5) 溶融 55%ア ル ミニ_ウム‐_{亜鉛合金めつき鋼板}

( ЛS G 3321) ( 6) 塗装溶融 55%ア ル ミニ_ウム‐_{亜鉛合金 めっき鋼板}

( ЛS G 3322) ( 7) 溶融亜鉛

‐

アル ミニ_ウムー_{マグネシウム合金 めつき鋼板}

( ЛS G 3323) ( 8) 熱間圧延ステンレス鋼板l ЛS G 43041

( 9) 冷間圧廷ステンレス鋼板( ЛS G 4305)

・

厚 さ: 1. 0( ± 0. 2) 以上 ・形状

: L- 13×

35以上

つづ く

つづ き

項

目 仕 様

上下接合部

( 壁高 さが

3030を

超 える場合)

材料 : ( 1) 又は( 1) と12) の併用のいずれか一仕様

( 1) 中間水切

・材質 : 1) ∼91の うち、いずれか一仕様

1) 溶融亜鉛 めっき鋼板( ЛS G 38021

2) 塗装溶融亜鉛めつき鋼板( Л S G 8312)

3) 溶融亜鉛 ‐

5%ア ル ミユ_{ウム合金めっき鋼板l Л} S G 3317)

4) 塗装溶融亜鉛 ‐

5%ア ル ミニウム合金めっき鋼板( ЛS G 3318)

5) 溶融550/ 0アル ミニ ウム‐亜鉛合金めつき鋼板( ЛS G 3321)

6) 塗装溶融 55%ア ル ミユ ウム ‐

亜鉛合金めっき鋼板( Л S G 3322)

7) 溶融亜鉛 ―

アル ミニ ウム

ー

マグネシウム合金めつき鋼板( ЛS G 3323)

8) 熱間圧延ステンレス鋼板( ЛS G 4304)

9) 冷間圧延ステンレス鋼板( ЛS G 4305) 。

厚 さ: 0, 3( ± 0. 00以 上 ・見付幅: 30( ± 3) 以下

( 2) シー_リング材

・_材質 : 1) ∼6) の うち、いずれ か一仕様

1) ポリウレタン系樹脂

2) アク リル ウレタン系樹脂

3) ポリサル ファィ ド系樹脂

41変成 ポ リサル ファイ ド系樹脂

5) シリコー ン系樹脂

6) 変成 シ リコー ン系樹脂 。

使用量: 2∬

m

以

上

4. 構

造 説 明 図

図 1∼

8に

構 造 説 明図 を示 す。

( 1) 構造 用 面材 : 真壁 、内装材 ! 真壁 、断熱 材 : 充 て ん のみ

シー

防湿気毬

1フ

ィル パネル充てん用

相造用

外畿材留金具

※

パネジ

スターター

シ

パネル縦材

( 防水紙・「′t 湿気艦 ミ

フィルム固定用)

( 寸法 単位

i m

m

)

※ 水切

筆押揃対象外

柱

※ 上台

透視 図

図

1構

造 説 明図

留付材( 湾再縁適I 定用,

外装材

爾付材研鶴釈ヽ 段園造用)

留イサ材

防水紙

的装 目地 材 防湿気磁フィルム

水平簡面 図

留付材 ( 外袋材盟金具固定用)

盟付材 ( 外嘘材曽金興l 瘤遺幻雨材

パネル縦材

( 内装材躇l 定用) ル 材

( ′

バネル売てん用 断熱材

｀ 一

留付材( 稿造用面材口造用)

＼ ｀‐…

留喘納( 内必竜材圏趙用)

' ＼

｀｀

一パネル充てん用断熱前

防湿気啓フィルA

臼付材

鉛直断面図

図

2構

造 説 明 図

L

( 2) 構 造用 面材 : 大壁 、内装材 : 真 壁 、断熱材 : 充てんのみ

シ…

シ 単

( 寸法 単位

: m

m

)

※ 水切

※ 周年価対象外

′

防湿気露フィルム

ブヽネル充で

外業材圏金員

シ 中

崇

′ ヽネ

＼よ台

終基礎

スターター

( 防水準丘・ 防湿気密フイルム固定用)

透視図

図

3構

造説 明 図

監 へ

、 ＼、

＼

留付材( 鸞的織固定用)

外禁材

留付材( 腕緑固定用)

留付材( 外装材留金興固定用

留付材( 外護材留金員)

留付材( 構造用面材薗痣用)

防水準氏

内装材 内鏡日地樹

水平断面図

鉛 直 断 面 図

図

4構

造 説 明図

観付材 ( 外襲材留金泉回定用)

留付材( 外装材留金輿) 楠造用面材

′ 〈ネル絆正材

ィル ム パネル充てん用

断離材

留付材( 1密強用画材臆l 定用)

留何蒻( 尚装精国造用,

内犠材

バネル充てん用曖Fl 辮 ￨オ

防規気密フイルム

陸

・

厚

( 3) 構 造用面材 : 真 壁 、内装材 : 大月壁 、断熱材 : 充てんのみ

500以

シ…

防湿気轡フィ

バネル充て

構造用

外銀材留金風

シ ー

シー

ターター

( 防水紙・防湿寮I 密フ ィルム固定用)

( 寸法単位

: m

m

)

%水切

※ 部価対象外

黎

メ( ネ

,

芽土台

※ 盛礎

透視図

図

5構

造説 明 図

｀ ｀

＼ ゝ

留付結 鯛 線固定耳, )

留付材( , ( ネルお本材回定用)

翌付材

外襲材

内 コ 羨目地材

留付材( 開繰固定用)

盟付材( 構造用画材固定用)

防水浄五

フ ィル ム

水平断面図

鉛直断面図

図

6構

造 説 明 図

メヽネル尭てん用

断熱材

ンー

圏付材 ( 外襲材赳金具働定用)

留付材 ( 外装材轡金 相進翔薗材

! ネル縦材

( 内襲材倒造爛)

留付材( 構造斉, 面材I 蓋l 定用)

留付材( 内袋材固定用)

バネル売てん用断熟材

ィルム

ル材

歴

巌

( 4) 構 造用面材 : 大壁 、内装材 : 大 壁 、断熱材 : 充てんのみ

ン ー

( 寸法 単位

I m

m

)

業水切

蕪解価測 鎮外 防湿気密フィル

パネル売て

通気鯛縁

外祭材留金興

シール材

※

パネ,

パネ,

シー

※ 土合

基 礎

スタータい

( 防氷紙・ 防湿気密フィルム団建用)

透視 図

図

7構

造 説 明図

留付材

外装 材

内銭自対材

留付材l 河岡縁固定用)

“

留付樹t 外嚢材留金具働定用〕

留付材( 外装材留金貝)

留付村( 構造用画材協l 定用)

防水詐缶

―ル材

フ イル ム

水平断面図

鉛直 断面 図

図

8構

造 説 明 図

留付オオ( 外渡材留森具隠l飛用)

留付材( 外幾材留金興) 4構臨殉面材

バネル組材

留付村( 1鷲遊用面材働定月)

留付材( 内鍍材I 函l 簿「用)

バネル究てん用断翔樹

防規気密フイルム シール材

バネル兜てん用

断熱材

産

ヽ ゝ

籐

5. 施

工 方 法等

<施

工 図

>

図 9∼14に施 工 図 を示 す。

フ ィルム

( 寸法単位

: m

m

)

( 外壌朝留金員)

パネJ

補瀬用画材

氷 平 断面 図

ん薦断無材

留付材

崇阜ギ桁

｀ く天丼†オ

パ, 、ル充てん用断熱材

フィルム

バネツレ欄枠材

栄 床

ス ターター

V基礎

α日 ｀

直断面図

充 て ん断熱 のみ の施 工例

図

9

施 工 図

( 別添

- 21)

<ハ

ネル図

>

/ 1ネル充て

継臓魏霧

( 寸法 単位

: m

m

)

1) 継聞陽500以下 2) 4主P層4臨 500遺

パネル4鶴章 九 十材

メ萱ネル毅枠材

Aユデラ売てん月断魏村 パネル護期

ザくネル充てん用 断熱棚

L

_窮

警_整下

両霧

パネル売てた用断熱材

パ′マ▼ル雄粋斜 Aネル鯉翔

図

10

施 工 図

( 寸法 単位

i m

m

)

3) 機r aヨ

絹

, ooo題

パ ネル4員翻

パ ネ

ノくネ)

パネル充 てん用

競熱村

牟観

パネル経材

解 漉周i 罰材盤季郡オラ

￢魯95以下

†観進用躍捕 パネル縦村( 1嘉適用顧総盤手部分)

バネル充 てん鰯断熱初

図

11

施 工 図

パ ネr レ繊 粋稲 パネル争控材

( 寸法 単位

i m

m

)

椀造用醸補

4) 1室闘踊1500超

パネメ♭樹搾材

1895以下

村 パネル縦材 ぐ構造翔衡拿オ尊競争)

l ヽネル繊材 ′( ネル宛 てん用断熱妨

図

12

施 工 図

パネル継浦

4幅造錫面初やl 建手部夕) '

ハネル充て 断熱材

パ

' サ

、 ル継粋燃

留付材( バネル縦材・縦枠樹・ 績粋材固定用) の固定方法と パネル縦材a縦粋材の欠き込みによる断熱材固定方法

A都

ノ( ネル充て 新熱村

鷲 付村( バ慕ル 線帯 樹・ 犠粋 付囲寇用)

図

13

施 工 図

( 寸法単位: 朧m)

パネル殺絆材

′ 〈々, 1レ飛律常 バネイレ職鷲 ′ヽ幕 力 売ぞん 騰 断 纂 本球

撲斤熱バネル断面鮮争劇国

〔′ ヽ ‐

ネデ♭縦粋材・ 縦村の欠き込移による断熱券球匿l 定方法〕

A部言羊細 劇

<上

下接合部 の納ま り例 : 壁 高 さが

3030m

m

を

超 える場合

>

防湿気機フィルム

バネル充てん用

断熱材

外後材磁金典

ス￨ターター

透‡

見

図

留付材て外幾材留金具固定用〕

留付樹 そ中間水切固定翔〉

智付ヰオ

`ス

タータ

スターター

シー リ

防水紙

留付材 鰯 線固驚用

籍漁用爾材

鉛直斯函 図

図

14

施 工図

糠越爾爾穂

外篠付加断熱材

筋水紙

外装ホオ

留鳴納( 肉鑽材団虚用〕

バネル充てん用師熱樹

隣選気密フィルム

内継材

や

 

ヽ

<施

工手順

>

( 1) 下地組等

( a) 又はl b) のいずれ か一仕様 とす る。

( a)

①柱は、反 り曲が りのないものを使用 し、垂直に取 り付ける。 ②パネル縦材、縦枠材、横枠材の取付け

パ

ネル枠材 固定用留付材 を用いて柱、土台等に取 り付ける。 ③構造用面材 の取付け

柱、縦材 、縦枠材等の上に構造用面材用留付材 を用いて取 り付ける。 ④断熱材 の取付 け

パ

ネル充てん用断熱材は隙間が生 じないよ うに、パネル縦材、縦枠材、横枠材間等に充て んす る。

( b)

①工場にて、パネル縦材、縦枠材、横枠材 と構造用面材、断熱材 を組み合わせパネル化す る。 この際、縦材 、縦枠材、横枠材同士はパネル枠材固定用留付材、構造用面材 は構造用面材用 留付材で、パ_{ネル充てん用断熱材は断熱材仮固定用留付材で、留め付ける}

。

②壁パネル を、柱・_{梁・土台間等にはめ込み、パネル枠材固定用留付材で留め付ける。}

( 2) 防湿 気密 フィル ム を張 る場合

防 湿 気密 フ ィル ム仮 固定用 留付材 を用 い て、 た るみや しわ のない よ うに、充 て ん用 断熱材 よ り室

内側 に取 り付 け る。

( 3) シール材 を貼 る場合

断熱材 あるいは構 造用面材 の 目地 の上部か ら、剥がれ ない よ うに貼 る。

( 4) 防水 紙 を張 る場 合

横 張 を原則 と し、所 定 の重 ね代 を確保 した上 で、防水 紙 固定用留付材 で仮 固定す る。

( 5) 胴縁 の取付 け

断熱材 の上 に

, 胴

縁 固定用留付材 を用いて取 り付 ける。

( 6) 外装材 の取付 け

'

日地 にずれ が生 じないよ う、外装材留金具 、外装材 留金具留付材 を用いて取 り付 ける。

( 7) 内装材 の取付 け

内装材用留付材 を用 い、柱、縦材、縦枠材等 に取 り付 ける。
